數控小導管生產線 GLSXC-50 設備

3D場景

30秒人工響應

整機限年保修

24小時免費提供方案

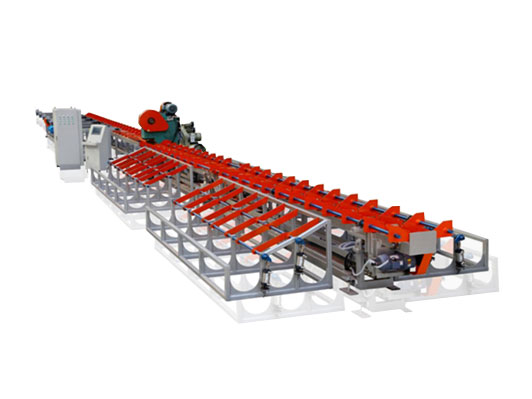

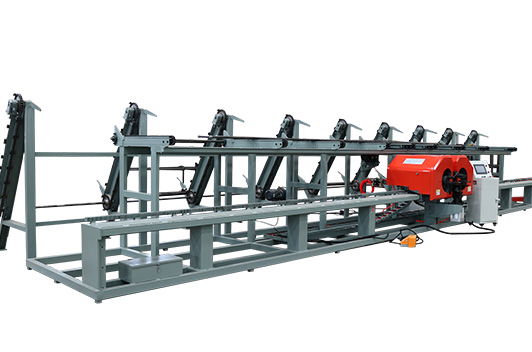

數控小導管生產線 GLSXC-50 設備

突出特點：

連續自動上料、自動翻轉、自動切割作業

應用范圍：

高速公路、高鐵工程的鋼筋加工廠、隧道、橋梁等工程！

最大縮管能力

外徑Ф42-114

最大加工縮管厚度

0.7-5.0mm

主軸電機功率

15kw

銷售熱線：

400-886-0516

產品優勢

性能參數

工程案例

產品百科

相關產品

在線留言

產品介紹

我公司生產的數控小導管生產線設備集中鋼管打孔和縮尖工序在一體的生產線，操控臺控制整個加工流程，從鋼管原料到后面鋼管表面打孔和前端縮尖加工完成的成品，生產線可以加工多種長度規格、注漿孔布局規格的鋼管，具有生產效率高、操控自動化程度高的優點。

歡迎全國各地朋友來廠

免費預約

參加試機活動

產品優勢

（1）可實現型連續自動上料、自動翻轉、自動切割作業等，實現加工生產中的全程自動化達到去人工化。

（2）采用耿力控制系統作為主要的編程工具。

（3）自動上料。運輸?shù)街付▍^(qū)域后電動卡盤抱緊，自動等離子切割，切割過程中可進行翻轉角度調整。耿力系統等離子設備完成切割加工，自動下料。

性能參數

小導管全自動生產線
序號	產品名稱	參數
1	機身臺面圍板厚度	臺面板6mm
		圍板1.0mm
2	主鋼板厚度	40mm
3	機身架用管	80803.75
4	電機	11kw*1（柱塞泵）
5	主油缸	Φ125*1
		Φ160*1
6	電控配件	斯柯達
7	最大縮管能力	外徑Ф42-114
8	最大加工縮管厚度	0.7-5.0mm
9	主軸電機功率	15kw
10	主軸轉速	248rpm(單速）
11	電壓	380 50HZ
12	成型時間	7-30秒
13	重量	3.2T
14	送料精度	正負0.1mm
15	高頻加熱	型號	HD-85KW
		輸入電壓	380V
		輸出功率	85KW
		振蕩頻率	30-100KHZ
		冷卻水壓	0.3MPa
		水溫要求	〈40°
		主輔機重量	40KG/30KG
16	油管	HM592-08-13 27.5MPa
17	輸入電源	380V（三相五線）
18	傳動方式	精密齒條傳動
19	油泵	25
20	模具主要材質	DC53
21	輸出電源	24V
22	控制方式	PLC控制觸摸屏
23	設備油箱容量	80L
24	模具加工方式	定制型
25	傳動方式	2模齒條 Φ30圓導軌（雙導軌）長度 6000mm
26	伺服系統	臺達1500w
27	材質及管材類型、長度	無縫鋼管
28	厚度范圍	3-6mm
29	加工精度要求	42-108mm
30	上料方式要求	自動
31	產品體積	22m
32	產品重量	6T
